2025.11.18 經驗分享會
2025年11月18日下午，上海實邦電子科技有限公司開展了一次經驗交流會，由曾工和瞿工一起分享了他們在工作中積累的一些經驗。
首先是曾工分享了----LTDC + LCD 嵌入式高性能圖形顯示方案
基于 STM32 微控制器的 LTDC（LCD-TFT Display Controller）模塊，實現了一套高性能 LCD 圖形顯示方案。LTDC 與 LCD 的組合是 STM32 高端 MCU（F4、H7 系列）的核心顯示方案，通過硬件層面的 LTDC 時序優化、DMA2D 圖形加速引擎，硬件加速與直接驅動設計，實現高分辨率、低 CPU 占用的圖形顯示，廣泛應用于工業控制、智能終端等場景
一、方案概述
LTDC 作為 LCD-TFT 專用控制器，集成于 STM32 部分芯片內部，無需額外控制器芯片即可直接驅動 TFT 液晶面板。其核心價值在于通過硬件層面的時序控制、圖層混合、格式轉換，將 CPU 從繁重的圖形處理中解放，僅需 CPU 維護幀緩沖內容，整體顯示效率提升 90% 以上。搭配 DMA2D 圖形加速器后，可進一步實現高速圖像填充、縮放等操作，形成 “控制器 + 加速器” 的高性能顯示架構。
二、LTDC液晶顯示控制器特性
STM32系列部分芯片內部自帶一個 LTDC液晶控制器，使用 SDRAM 的部分空間作為顯存，可直接控制液晶面板，無需額外增加液晶控制器芯片。LTDC會把RAM 存儲器作為的顯存空間數據，以設定頻率傳輸?shù)揭壕吝M(jìn)行顯示，DMA2D 用于圖像數據搬運、混合及格式轉換。可支持多種顏色格式，支持 2 層顯示數據混合，可高效地做出背景和前景分離的顯示效果，例如彈幕的效果。
集成優勢與硬件能力
?無需外部控制器芯片，直接通過并行總線驅動 LCD，簡化硬件設計。
?采用 SDRAM 作為顯存，支持幀緩沖數據的高速讀寫。
?硬件自帶圖層混合功能，支持 2 層（Layer 0 和 Layer 1）顯示數據疊加，實現前景與背景的獨立控制。
分辨率與顏色格式支持
?最高支持 320x600 分辨率，滿足中高端嵌入式顯示需求。
?兼容多種主流顏色格式：RGB888（24 位，1677 萬色）、RGB565（16 位，6.5 萬色）、ARGB8888（32 位，帶透明度）、ARGB1555、L8（8 位灰度）、AL44、AL88。
時序控制機制
?按固定刷新率60Hz從顯存讀取像素?cái)?shù)據，通過配置同步信號、像素時鐘等 時序參數，確保與 LCD 面板的穩定通信。
時序參數可通過初始化結構體靈活配置，適配不同規格的 LCD 面板。
三、DMA2D 圖形加速器
DMA2D 是與 LTDC 配套的硬件加速引擎，支持圖形繪制的并行處理，可獨立完成區域填充、圖像拷貝、格式轉換、alpha 混合等操作，減少 CPU 參與，提升渲染效率，響應時間在微秒級，適合實時圖形更新。
核心功能
?圖像填充：直接向 SDRAM 顯存填充純色漸變等內容，無需 CPU 循環賦值。
?格式轉換：硬件實現不同顏色格式的實時轉換（如 RGB888 轉 RGB565）。
?圖像縮放：支持圖像的拉伸或壓縮處理，適配不同分辨率顯示需求。
?混合運算：配合 LTDC 實現多層圖像的透明度混合，提升顯示效果。
工作模式詳解
?寄存器到存儲器
?存儲器到存儲器模式：單純實現數據的高速搬運，適用于幀緩沖復制等場景。
?格式轉換模式：轉換過程中不改變數據存儲位置，僅調整像素?cái)?shù)據格式。
?混合運算模式：支持兩個輸入圖層的混合，輸出到指定顯存地址。
速率性能
?STM32H750 芯片中，DMA2D 單獨工作時圖像填充率可達 400MB/s。
?DMA與 LTDC 聯合工作時，整體數據傳輸速率可達 115MB/s。
瞿工分享了----C語言格式化工具
一、安裝python環境

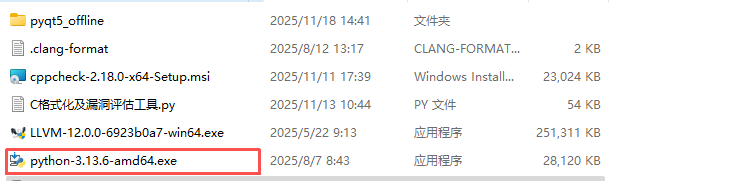

1、運行文件夾內的python-3.13.6-amd64.exe安裝包。

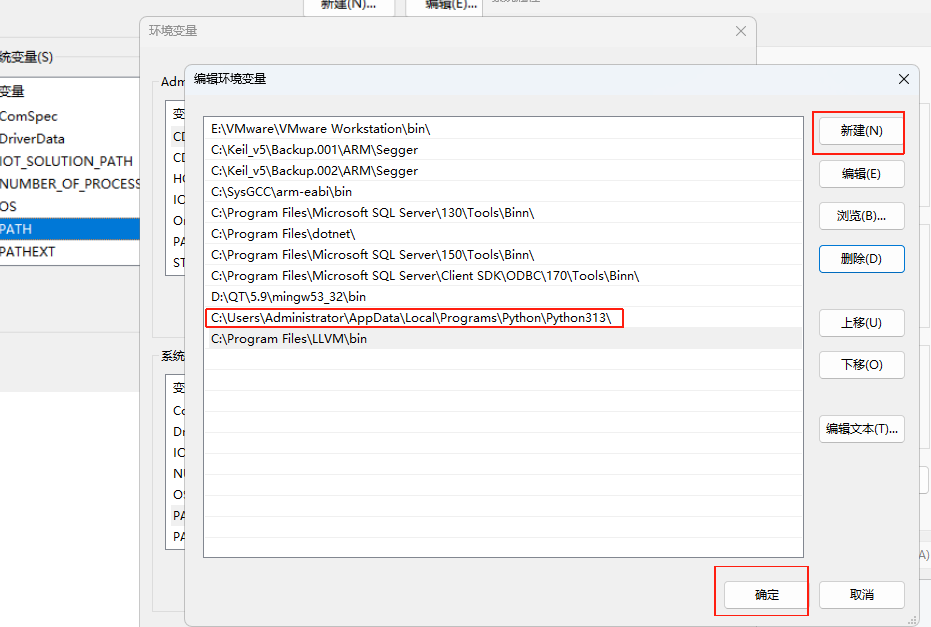

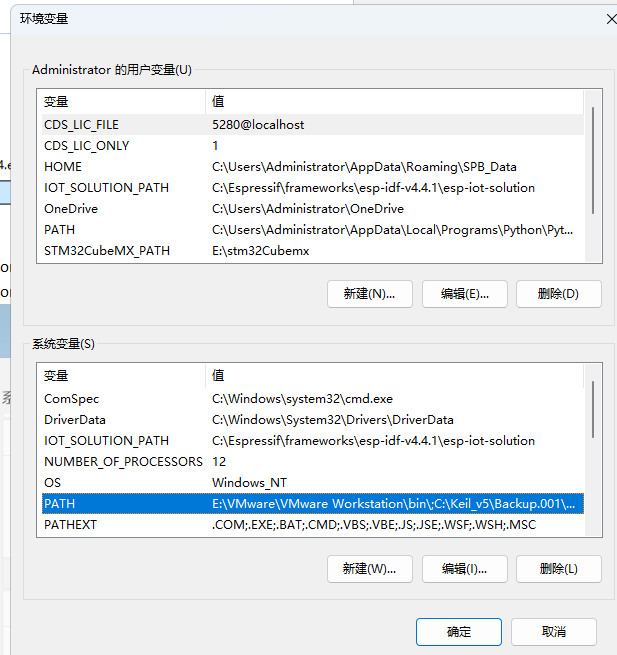

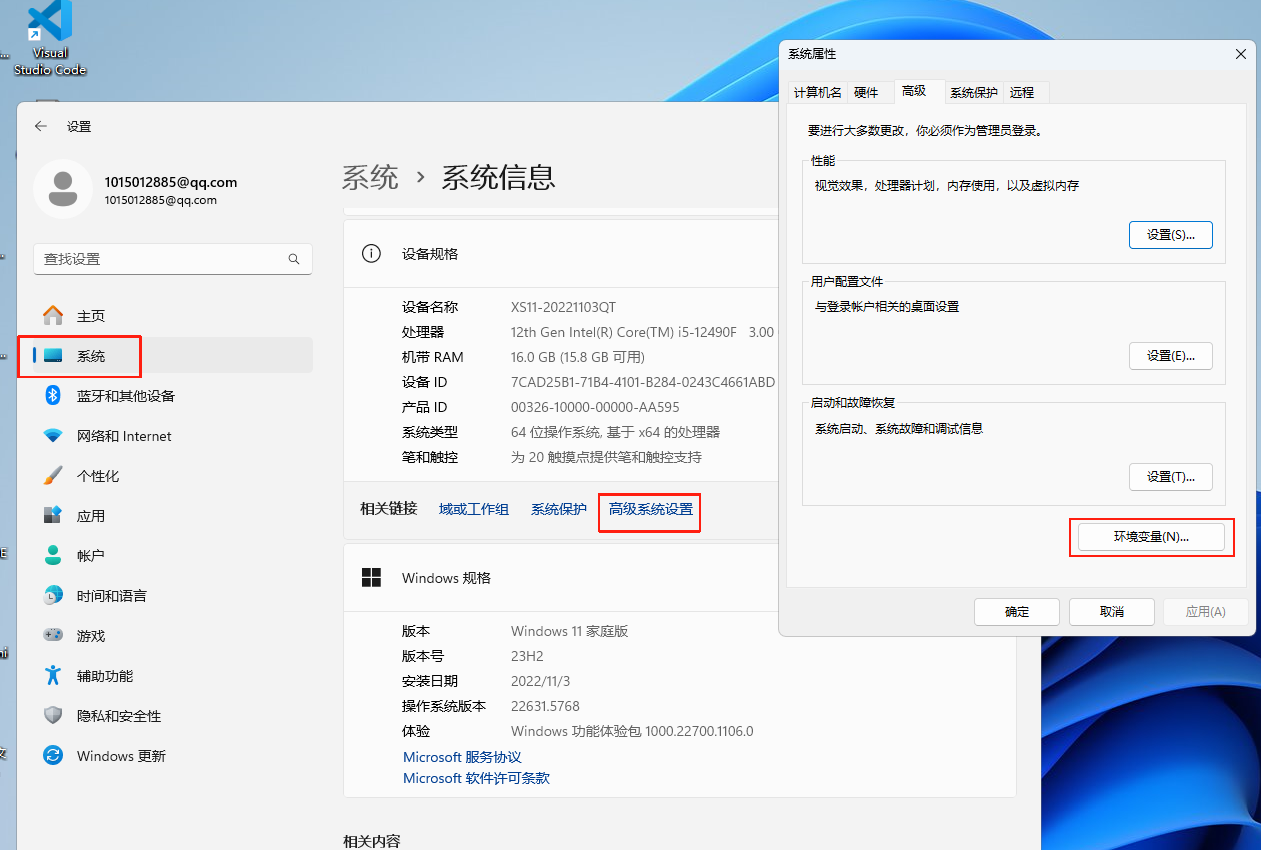

2、安裝完成后配置python的環境變量。

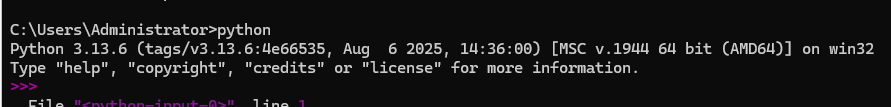

3、進入控制臺檢測python環境是否搭建完成。
控制臺輸出如上，則python搭建完成。

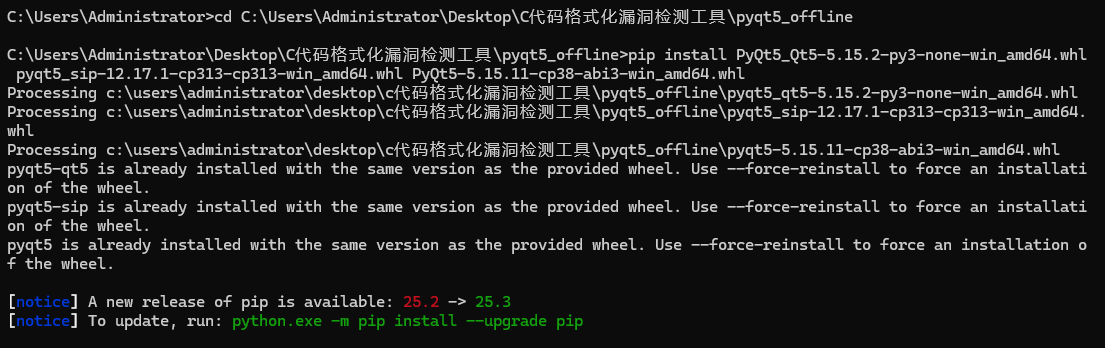

4、安裝python QT5庫
cd C:\Users\Administrator\Desktop\C代碼格式化漏洞檢測工具\pyqt5_offline (按照自己的路徑 。CD不過去，拷貝到C盤或者桌面右鍵終端打開重試)
//安裝QT包
pip install PyQt5_Qt5-5.15.2-py3-none-win_amd64.whl
pip install pyqt5_sip-12.17.1-cp313-cp313-win_amd64.whl
pip install PyQt5-5.15.11-cp38-abi3-win_amd64.whl

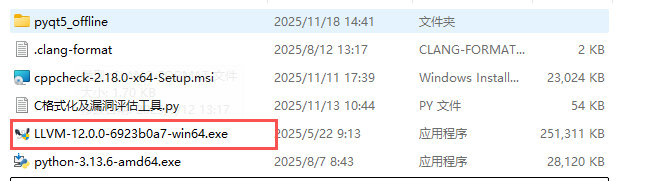

二、安裝格式化工具LLVM并配置環境變量。

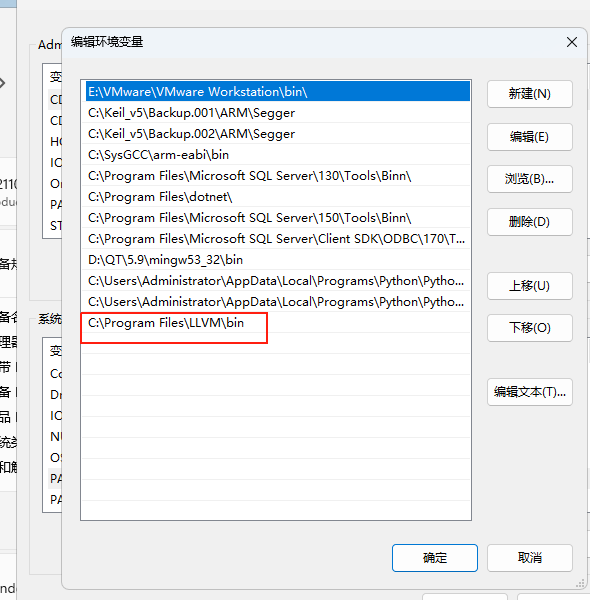

安裝完成后配置環境變量

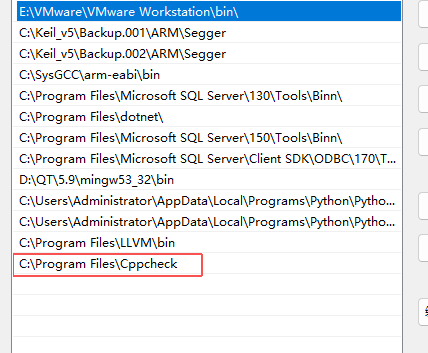

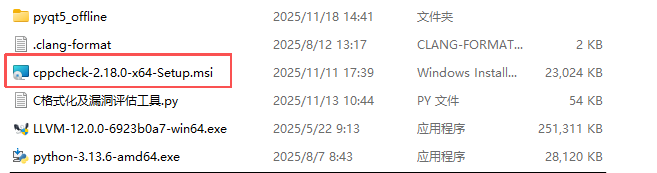

三、安裝cppcheck 代碼漏洞檢測工具并配置環境變量
