【電路筆記】一個常用的開關機自適應電路
2023/2/23 14:26:40??????點擊：
目前手持式設備越來越普遍，這里分享一個用于3.7V鋰電池供電設備的開關機電路，分享一下思路。

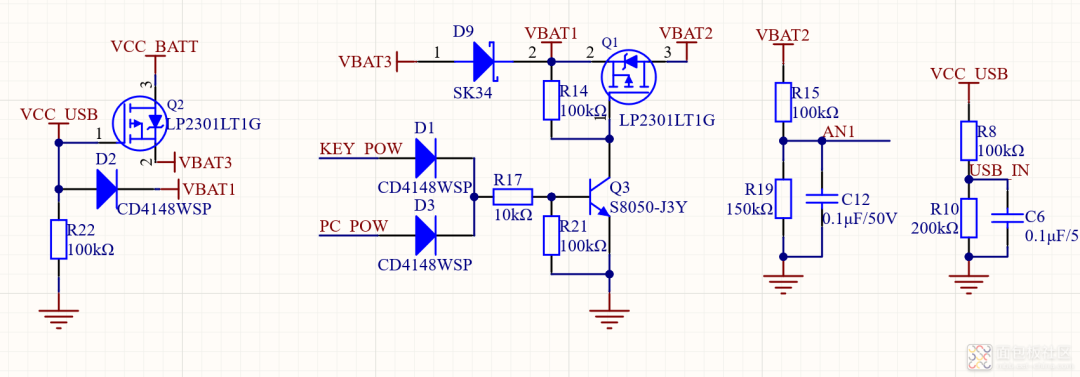

上圖：
我們對其進行一下簡單的分析：
對于供電系統的總開關是一個PMOS，其控制端上拉后通過一個三極管控制，當三極管導通時，PMOS控制端電平為低，此時PMOS導通，系統有電;
MOS的控制三極管是NPN型，基極通過下拉控制三極管的導通，初始狀態三極管是不導通的，當基極出現高電平時，三極管導通，PMOS導通;
三級管的基極是通過高低電平控制的，其中KEY_POW是按鍵實現高電平，這個可以通過設計者自己去設計合適的獲取方式，PC_POW是通過后邊的系統(單片機)控制的，以實現自鎖，兩個信號通過二極管實現隔離;
USB供電與電池供電可以實現自由切換，當USB供電存在是通過USB供電，不存在時通過電池供電，這里也是通過一個mos進行切換控制，二極管實現電源之間的隔離，這里需要注意電池供電端的二極管要盡量選擇壓降小的;
USB信號的采集及低電量的采集可以完美指示供電狀態，是否USB供電，電池供電時的電量是多少，等等。

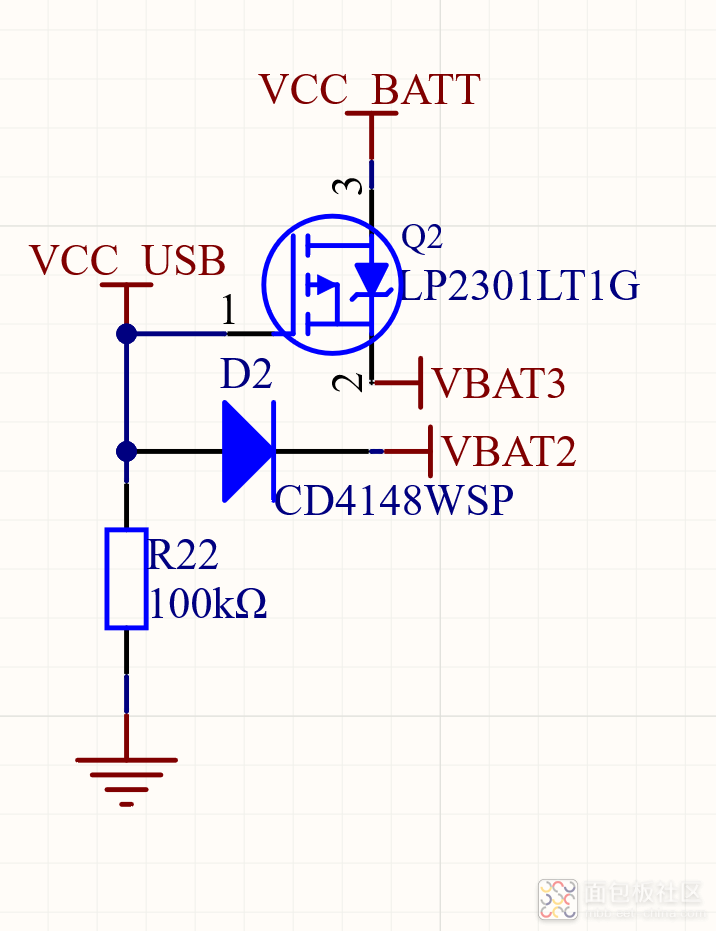

對于USB供電時可以實現自啟動，只要對上邊進行一個小小的變換就可以了：
USB供電過來后到VBAT2，直接繞過控制PMOS就可以。
上圖：
我們對其進行一下簡單的分析：
對于供電系統的總開關是一個PMOS，其控制端上拉后通過一個三極管控制，當三極管導通時，PMOS控制端電平為低，此時PMOS導通，系統有電;
MOS的控制三極管是NPN型，基極通過下拉控制三極管的導通，初始狀態三極管是不導通的，當基極出現高電平時，三極管導通，PMOS導通;
三級管的基極是通過高低電平控制的，其中KEY_POW是按鍵實現高電平，這個可以通過設計者自己去設計合適的獲取方式，PC_POW是通過后邊的系統(單片機)控制的，以實現自鎖，兩個信號通過二極管實現隔離;
USB供電與電池供電可以實現自由切換，當USB供電存在是通過USB供電，不存在時通過電池供電，這里也是通過一個mos進行切換控制，二極管實現電源之間的隔離，這里需要注意電池供電端的二極管要盡量選擇壓降小的;
USB信號的采集及低電量的采集可以完美指示供電狀態，是否USB供電，電池供電時的電量是多少，等等。
對于USB供電時可以實現自啟動，只要對上邊進行一個小小的變換就可以了：
USB供電過來后到VBAT2，直接繞過控制PMOS就可以。
